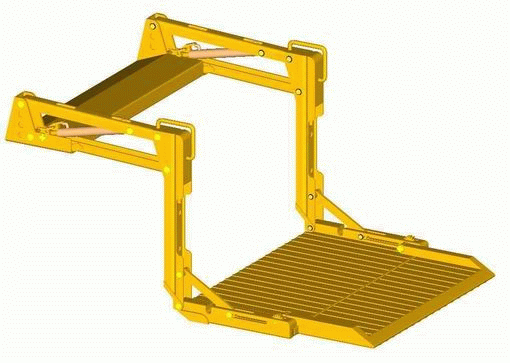

مصعد كراسي متحركة

موديل WCL012

يستخدم مصعد السيارة لرفع الكراسى المتحركة من مستوي الأرض الى مستوي أرضية السيارة وذلك لتسهيل عملية ركوب السيارة أو النزول منها بالنسبة لمستخدمى الكراسى المتحركة كما يمكن إستخدامه أيضا لنقل الأمتعة وما شابهها الي داخل السيارة أو تنزيلها منها.

ويتم تثبيت المصعد داخل السيارة من الباب الخلفى أويمكن تخصيص باب جانبى لتثبيت المصعد أمامه من الداخل ولا يشغل المصعد حيزا كبيرا من فراغ السيارة حيث لا يتعدي سمك المصعد 20 سم وإرتفاعه 70 سم فى حالة الغلق مما يتيح رؤية جيدة من النافذة الخلفية.

كما يساعد المصعد علي  تثبيت الكرسى داخل السيارة ويمنعه الحركة الي الخلف أثناء السير ويعمل أيضا على سرعة تنزيل الكرسى المتحرك من السيارة عند الطوارئ وذلك بضغط زر فتح المصعد ورجوع الكرسى المتحرك الى الخلف فيتم النزول من السيارة.

كما يمكن تثبيت المصعد في مكان محدد داخل المنزل ليعمل علي رفع الكرسي المتحرك من مستوي الأرض الي مستوي آخر. وعند إنطوائة يبدو وكأنه جزء من السور أو الحائط.

يتم التحكم في المصعد عن بعد وبذلك لا يحتاج مستخدم الكرسي المتحرك الي مساعدة في الصعود أوالنزول.

المواصفات الفنية

  • المصعد مصنع من ألواح الصلب المقاوم للصدأ تخانة 6 مم.

  • أرضية المصعد تصنع من ألواح الصلب لمحبب تخانة 3 مم لعدم الإنزلاق.

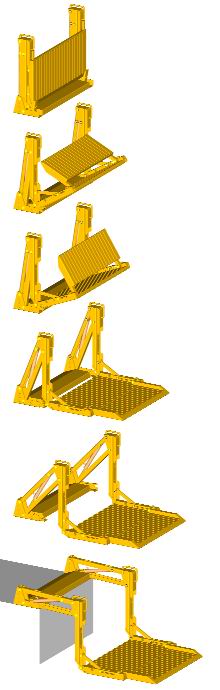

  • الارضية المتحركة للمصعد تنطوي من الوسط فى حالة الغلق ليتيح رؤية جيدة من الخلف.

  • أرضية المصعد المتحركة 1000 سم طول و126سم عرض و 4.5 سم تخانة.

  • المسافة التي يتم رفع الكرسي اليها  بين الأرض و أرضية السيارة تصل الى 70 سم .

  •  يمكن زيادة مسافة رفع الكرسي بين الأرض  و أي مستوي ثابت حتي 150 سم  بإستخدام قطع الغيار .

  • يتم تثبيت المصعد داخل السيارة على مسافة 15 سم من الحافة الخارجية لباب السيارة.

  • إرتفاع المصعد فى حالة الغلق 70 سم من مستوي أرضية السيارة.

  • إرتفاع القوائم الجانبية للمصعد فى حالة الغلق 100 سم من مستوى أرضية السيارة.

  • تخانة المصعد فى حالة الغلق 20 سم.

  • عرض قاعدة المصعد من الأسفل 35 سم.

  • يعمل المصعد عن طريق 2 سلندر هيدروليكى تدار بطلمبة وموتور كهربى (Power Pack)  .

  • الموتور الكهربى 12 فولت و 90 أمبير.

  • الطلمبة الهيدروليكية 2000 PSI  .

  • الوزن الكلى للمصعد 131 كجم.

  • المصعد يمكنه رفع وزن حتى 300 كجم.

  • أرضية المصعد تنطوي وتنفرد مع حركة السلندر.

  • الأبعاد الخارجية للمصعد 130 سم طول و 35 سم عرض و 1000 سم إرتفاع.

  • يتم دهان الأجزاء الحديدية للمصعد بطبقتين من الدهان المقاوم للصدأ وطبقتين من اللون النهائى
