ثناية مواسير آلية

TB057 موديل

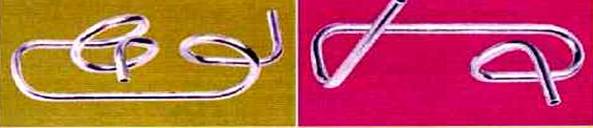

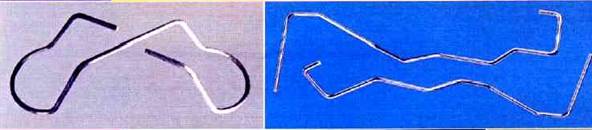

ثناية المواسير الالية هى من الالات الدقيقة ذات الكفاءة العالية حيث تعمل على ضبط وثنى المواسير للحصول على الاشكال المعقدة الثنائية والثلاثية الابعاد

تعمل الماكينة على تدوير الماسورة بعد التثبيت ثم يثنى المكبس الهيدروليكى الماسورة وبتدوير الماسورة الجديد بنفس الطريقة سوف تنثنى الماسورة فى اتجاة اخر غير مستوى الاول وهكذا يمكننا الحصول على عدد لا نهائى من المستويات المنثنية .

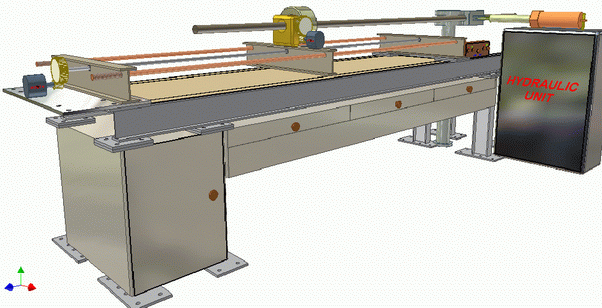

و تتكون الالة من وحدة ثنى ووحدة تثبيت , وحدة الثنى بها اسطوانة هيدروليكية تضغط على الماسورة لتقوم بثنيها ويوجد العديد من القوالب يمكن ان تستخدم لثنى مختلف الاقطار ، ووحدة التثبيت  تعمل على دوران وتحريك الماسورة لنقطة الثنى الثانية طبقا للشكل المرغوب فية .ويتم ضبط نقاط ثنى الماسورة بواسطة مجموعة من مفاتيح الايقاف الكهربية يتم ضبطها مرة واحدة وتثبيتها بعد ذلك لنفس الشغل .



المواصفات الفنية  :

  • الطول الكلى للالة  3 متر ويمكن ثنى ماسورة وحتى طول 2 متر .

  • الارتفاع الكلى هو 95 سم وهو مناسب للعامل العادى .

  • أقصى قطر للماسورة  50 مم.

  • أقصى سمك للمواسير هو 4 مم.

  • يمكن الثنى حتى 160 درجة من غير توقف.

  • تعمل الماكينة عن طريق طلمبة هيدروليكية تأخذ حركتها من موتور كهربى      5 حصان 220 فولت .

  • الماكينة مصنعة من مقاطع الصلب عالى الجودة لتتحمل الاجهادات الناتجة عن التشغيل .

  • يمكن تغيير قوالب الثنى بسهولة للعمل على اقطار مواسير مختلفة .

  • يمكن ثنى المواسير الدائرية او المربعة او المستطيلة حسب شكل القالب المستخدم .

  • يتم ضبط نقاط الثنى عن طريق تحديد أماكن مجموعة من المفاتيح الكهربية يتم تحريكها وتثبيتها على جسم الماكينة .

  • يتم التحكم فى الماكينة من خلال لوحة تحكم كهربية .
