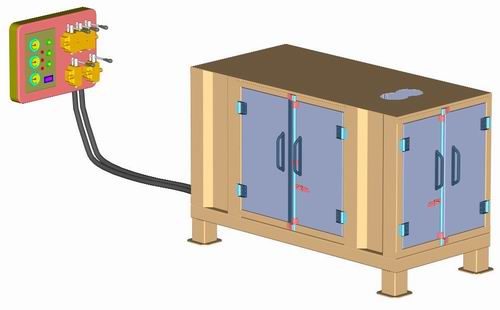

وحدة توليد ضغط 95 لتر/ق

موديل  P1P066

وحدة توليد ضغط هيدروليكي

المواصفات الفنية :

وصف الوحدة

وحدة لتوليد ضغط هيدروليكي بإستخدام محرك ديزل ومضخة للعمل فى المناطق النائية

تركيب الوحدة

المحرك ، البطاريات ، خزان الزيت وخزان الوقود  محملة بثبات  على الساشية مع وجود ابواب جانبية وجدران وغطاء

نوع المحرك

cummins v8 turbo , أقصى قوة 45 حصان (موتور كهربي إختياري موديل P3P063)

استهلاك الوقود

0.28 لتر / دقيقة تحت الحمل الكامل

سعة الوقود

136 لتر

 المضخة الهيدروليكية

مضخة ترسية

الضغط الهيدروليكى

أقصى ضغط للعمل psi 3000

معدل تدفق الزيت

95 لتر /دقيقة عند ضغط psi 3000

التحكم فى الضغط

محبس لتصريف الضغط الزائد

مقياس للضغط

عداد ضغط قياسى

خط الفلتر

فلتر قياسى 10 ميكرون

خزان الزيت الهيدروليكى

خزان الزيت سعة 190 لتر مزود بموانع ارتجاج

مستوى الزيت

خزان الزيت مزود بمبين لمستوى الزيت فى الخزان ومقياس للحرارة

لوحة التحكم

 مفتاح لغلق وفتح المحرك ، مقياس لمعدل تشغيل  المحرك ،عداد ساعة مقياس لمستوى الزيت فى الخزان وعداد لقياس ضغط الزيت ومحملين على الساشية على لوحة تحكم متحركة بالإضافة الى الوحدات القياسية .

محبس التحكم

لوحة التحكم مزودة بثلاثة محابس 24 جالون /دقيقةعند ضغط  psi3000

وسائل الآمان

كل الاجزاء المتحركة محاطة بجدران وابواب ، المضخة الهيدروليكية مزودة بصمام عدم رجوع ،الدائرة الهيدرولكية مزودة بمحبس لتصرف الضغط الزائد.

الأبعاد

2250 طول   * 1000 عمق  * 1250 ارتفاع

الوزن

1200كجم
