مكبس سيارات متنقل

موديل  CBO065

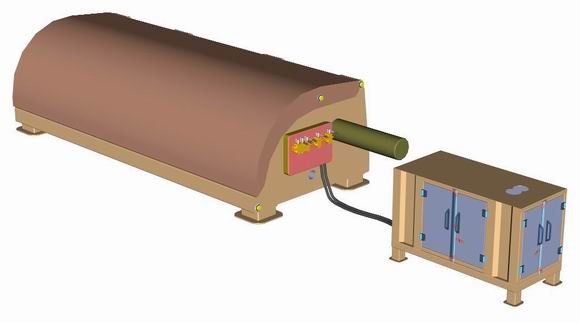

مكبس السيارات مع وحدة التشغيل الإضافية

مكبس السيارات يستخدم لتحويل السيارات التالفة أو أجزاء السيارات والقطع المعدنية المفككة الي كتل متماسكة يسهل نقلها وإستخدامها فيما بعد و ذلك عن طريق ضغط هذه القطع المعدنية في إتجاهات ثلاثة متعامدة مما يؤدي الي الكبس الي أصغر حجم ممكن.

ويتم تحميل وتفريغ مكبس السيارات عن طريق أي ونش متاح بالموقع كما يمكن توريد ونش مع المكبس لهذا الغرض بقوة رفع 1500 كجم وإمتداد 6 متر .

ويتم تشغيل المكبس بفتح الباب العلوي من وحدة التحكم ثم يتم وضع الشحنة المراد كبسها علي أرضية المكبس الداخلية حتي تمتلئ الأرضية وبعد ذلك يتم غلق الباب العلوي ثم الجانبي وأخيرا تشغيل الضاغط الطولي مما يعمل علي ضغط الشحنة في أقل حجم ممكن في جانب المكبس.وبذلك تتم عملية الكبس.وبعدها يمكن فتح الباب العلوي والجانبي وسحب الضاغط الطولي إستعدادا لعملية تفريغ الضاغط وبدء عملية ضغط أخري.

ودورة الكبس تعمل بطريقة آلية تماما حيث أن كل ضاغط هيدروليكي يعطي إشارة الي الضاغط التالي آليا بعد إنتهاء مشواره مما يعمل علي سرعة الأداء وسهولة التشغيل.بالإضافة الي السعة الداخلية لغرفة الكبس حيث أنها تسع سيارات حتي طول 6 متر وعرض 2 متر.

هذا ويمكن توريد المكبس محملا علي مقطورة لسهولة عملية النقل من موقع لآخر كما يمكن توريدة ثابتا حيث يتم وضعه في مكان محدد ونقل السيارات التالفة اليه.

الباب العلوي مفتوح لبدء عملية الكبس

الباب الجانبي بعد التحميل لبيان عملية الضغط

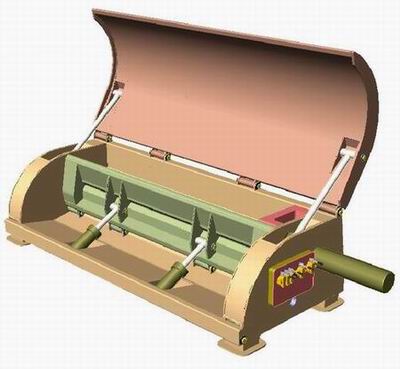

الضاغط الطولي مفتوح لبيان مستوي الضغط

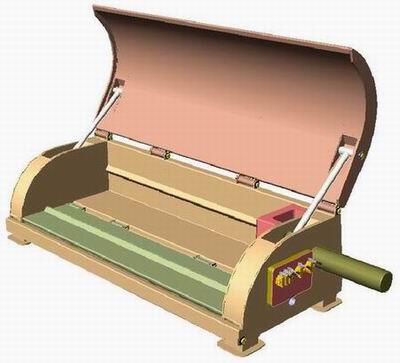

المكبس بعد تمام عملية الكبس

المواصفات الفنية :

أبعاد أرضية الكبس - مم

5600 * 2100

أبعاد حجرة الكبس - مم

5600 * 1000 * 850

أبعاد البالة الناتجة - مم

1000 * 850 * ?

كثافة البالة الناتجة - كجم/م^3

360

قدرة محرك التشغيل ( إختياري)  - حصان

119

زمن دورة الكبس - ثانية

110

أبعاد المكبس الخارجية - مم

7600 * 2400 * 1750

الوزن الكلي للمكبس - كجم

12500

معدل إنتاج المكبس - طن/ساعة

7.5-8.5

معدل تصريف مضخة الزيت الهيدروليكي - لتر/دقيقة

270

أقصي ضغط للدئرة الهيدروليكية - PSI

3000

قوة ضغط الباب العلوي - طن

96

قوة ضغط الباب الجانبي - طن

132

قوة الضاغط الطولي - طن

144

وحدات إضافية إختيارية :

وحدة توليد الطاقة : محرك ديزل119 حصان ; طلمبة هيدروليك 270 لتر/ق 3000 PSI . (موديل: P2P066 )

ونش مفصلي لتحميل وتفريغ المكبس: إمتداد 6 متر ؛ حمولة 1.5 طن عند 6 متر (موديل: AC065)

مقطورة لتحميل المكبس عليها لتسهيل عملية النقل من مكان لآخر حمولة صافية 18 طن ( موديل : BT065)

وحدة تحكم لاسلكية لتشغيل المكبس عن بعد (موديل: WRC065)

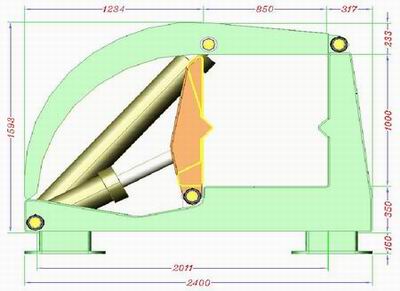

Overall dimensions
